プレートアンカー KTM-90 ALC・コンクリート用あと施工タイプ【ゼン技研足場壁つなぎ ALC アリンコねじ】

プレートアンカー KTM-90 ALC・コンクリート用あと施工タイプ【ゼン技研足場壁つなぎ ALC アリンコねじ】

●サイズ
　・全長：127mm
　・ナットW1/2-35mm
　・ねじ込み深さ：90mm
　・アリンコネジ：55mm

●設計強度
　・木材（杉材）：引張・圧縮最大荷重：650kgf
　　　　　　　　：許容設計荷重：325kgf
　　　　　　　　　※90mm以上
　・ALC(100mm以上)：引張・圧縮最大荷重：200kgf※100mm以上
　　　　　　　　　：許容設計荷重：100kgf
　　　　　　　　　　※下穴不用
　　　　　　　　　　※低層建物10ｍ以下）で使用可

●お断り

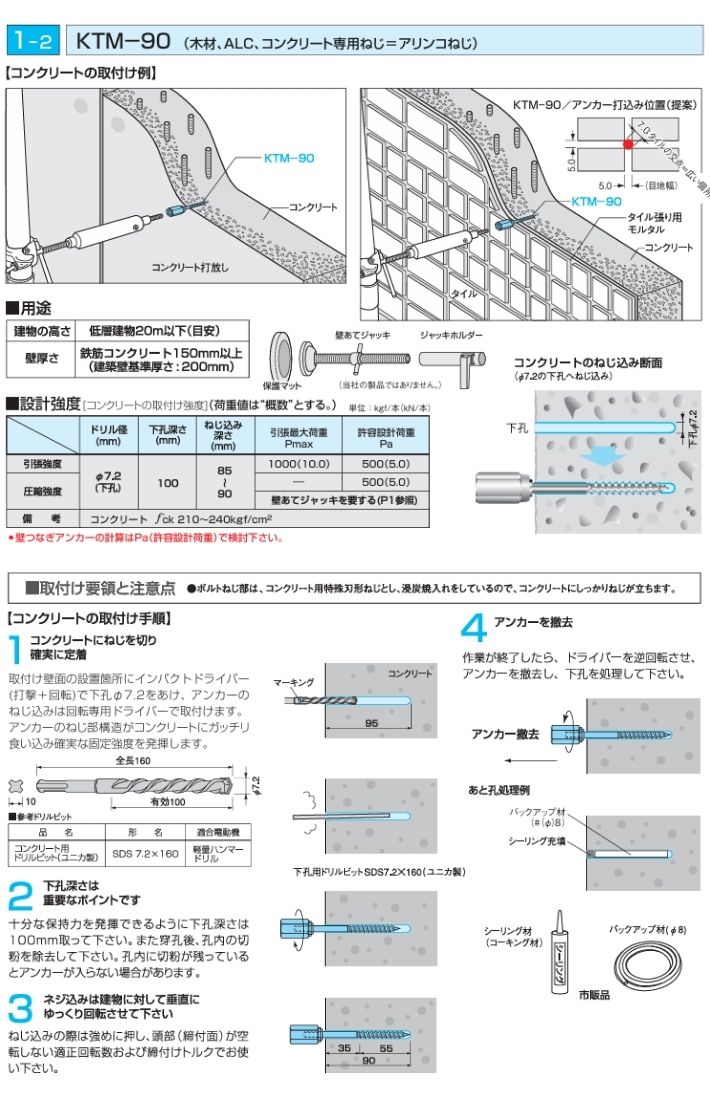

　本来ALC版のアンカーはA図のようにALC版のうしろの定規アングルを利用することが大原則です。KTM−90はやむを得ない時に限ってALC版本体にねじ込むアンカー工法です。したがって、引張最大荷重（Pmax）＝200kgf/本が限界です。なお、寒冷地などの環境下でパネルの変形や劣化が見られる場合にはご使用はできません。

●コンクリート
　鉄筋コンクリート150mm以上用(下穴：φ7.2mm）
　引張・圧縮最大荷重：1000kgf、許容設計荷重：500kgf
　※低層建物20ｍ以下
